直交タイプ減速機










直交タイプ減速機
超高精度タイプ
(ヘリカル ギヤー)
高精度タイプ
(ヘリカル ギヤー)
高精度タイプ
(スパー ギヤー)
planetary gearhead, gear reducer, gearbox, 行星減速機 planetary gearhead, gear reducer, gearbox, 行星減速機 planetary gearhead, gear reducer, gearbox, 行星減速機 planetary gearhead, gear reducer, gearbox, 行星減速機 planetary gearhead, gear reducer, gearbox, 行星減速機
  PHFR Series   PUR Series   PGFR Series     PGRH Series     PGR Series

減速機性能
  Series Features
超高精度タイプ
(ヘリカル ギヤー)

planetary gearhead, gear reducer, gearbox, 行星減速機
  PHFR Series
許容定格出力トルク
 T2N11Nm - 1900Nm
減速比
 1段:3/ 4/ 5/ 7/10/ 14/ 20
 2段:15/ 20/ 25/ 30/ 35/ 40/ 50/ 70/ 100/ 140/ 200
ローバックラッシ
 1段
:≦2 arcmin/ ≦4 arcmin/ ≦6 arcmin
 2段:≦4 arcmin/ ≦7 arcmin/ ≦9 arcmin
高効率
 1段:≧95%
 2段:≧92%
低騒音
 62~74 dBA/1m
planetary gearhead, gear reducer, gearbox, 行星減速機
PUR Series
許容定格出力トルク
 T2N:11Nm - 1900Nm
減速比
 1段:3/ 4/ 5/ 7/10/ 14/ 20
 2段:15/ 20/ 25/ 30/ 35/ 40/ 50/ 70/ 100/ 140/ 200
ローバックラッシ
 1段
:≦2 arcmin/ ≦4 arcmin/ ≦6 arcmin
 2段:≦4 arcmin/ ≦7 arcmin/ ≦9 arcmin
高効率
 1段:≧95%
 2段:≧92%
低騒音
 62~74 dBA/1m
高精度タイプ
(ヘリカル ギヤー)
planetary gearhead, gear reducer, gearbox, 行星減速機

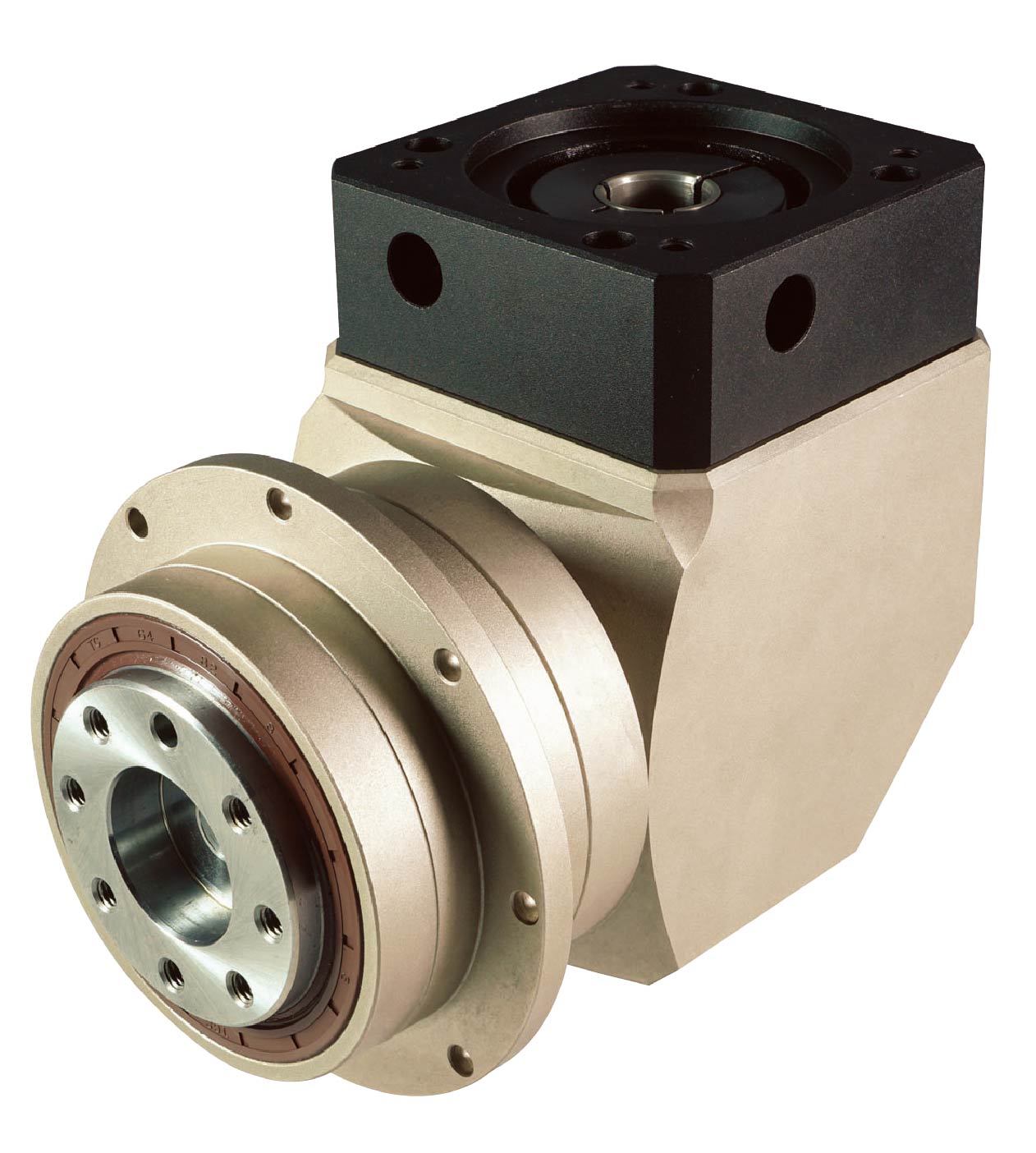

  PGFR Series
許容定格出力トルク
 T2N:11Nm - 150Nm
減速比
 1段:3/ 4/ 5/ 7/ 10/ 14/ 20
 2段:15/ 20/ 25/ 30/ 35/ 40/ 45/ 50/ 70/ 100/ 140/ 200
ローバックラッシ

1段:≦2 arcmin/ ≦4 arcmin/ ≦6 arcmin
 2段:≦4 arcmin/ ≦7 arcmin/ ≦9 arcmin
高効率
 1段:≧95%
 2段:≧92%
低騒音
 62~68 dBA/1m
planetary gearhead, gear reducer, gearbox, 行星減速機

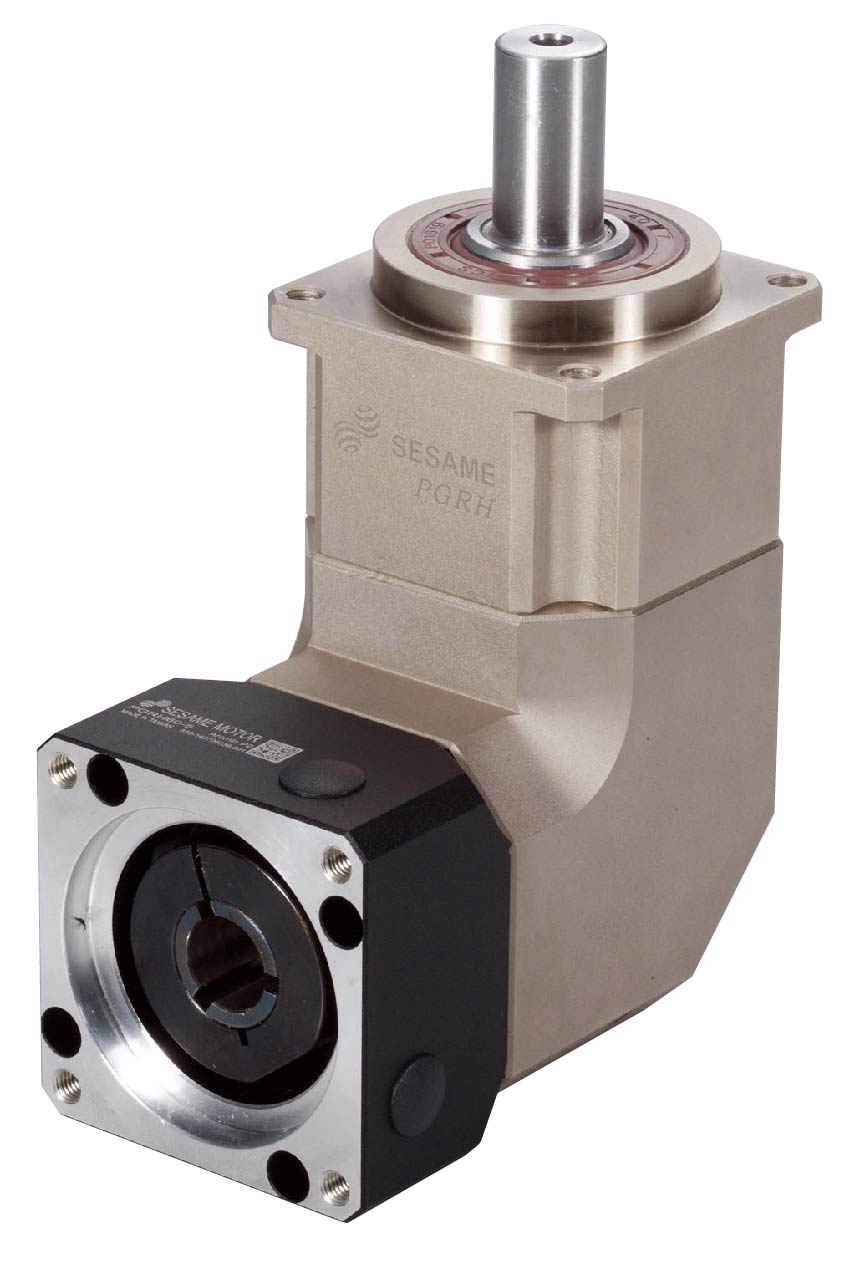

  PGRH Series
許容定格出力トルク
 T2N:11Nm - 1700Nm
減速比
 1段:3/ 4/ 5/ 6/ 7/ 8 /9 /10/ 14/ 20
 2段:15/ 20/ 25/ 30/ 35/ 40/ 45/ 50/ 60/ 70/ 80/ 90/ 100/
                 120/ 140/ 160/ 180/ 200

ローバックラッシ

1段:≦2 arcmin/ ≦4 arcmin/ ≦6 arcmin
 2段:≦4 arcmin/ ≦7 arcmin/ ≦9 arcmin
高効率
 1段:≧95%
 2段:≧92%
低騒音
 62~74 dBA/1m
高精度タイプ
(スパー ギヤー)
planetary gearhead, gear reducer, gearbox, 行星減速機

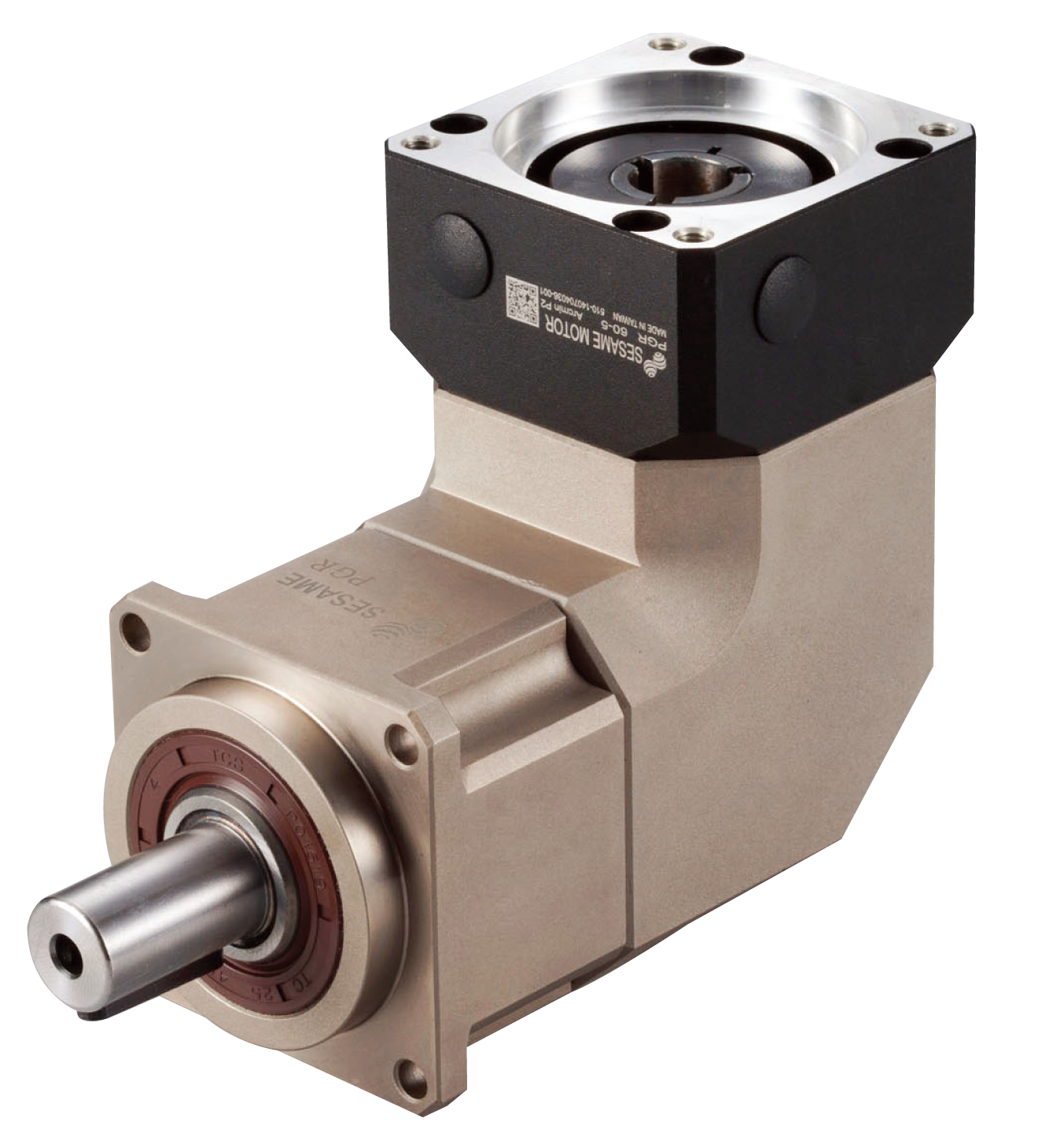

  PGR Series
許容定格出力トルク
 T2N:9.8Nm - 1670Nm
減速比
 1段:3/ 4/ 5/ 6/ 7/ 8 /9 /10
 2段:15/ 20/ 25/ 30/ 35/ 40/ 45/ 50/ 60/ 70/ 80/ 90/ 100
ローバックラッシ

1段:≦4 arcmin/ ≦6 arcmin/ ≦9 arcmin
 2段:≦6 arcmin/ ≦8 arcmin/ ≦11 arcmin
高効率
 1段:≧94%
 2段:≧90%
低騒音
 65~80 dBA/1m
