調速馬達/調速齒輪馬達

組合型

加入詢問產品清單(0)

感應式/可逆式6W-40W
感應式/可逆式60W-90W

感應式/可逆式6W-40W

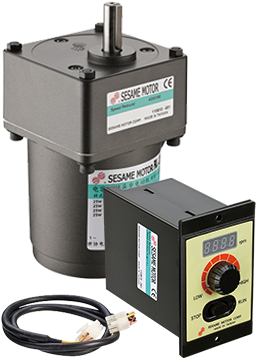

小型標準AC調速馬達-組合式為控制器與調速馬達組合產品。配線簡單，速度控制容易。
控制用迴路、運轉電容及可變電阻等均組合在一個速度控制器內，只需將速度控制器與馬達連接，連接電源後即可調速, 省去繁複的配線與接線作業。
最適合想簡單進行調速時使用。
出力6W-90W。
(GN或GX螺旋齒軸機型)可與各種減速機組合後，可減速至目標速度或提高轉矩。

轉速-轉矩特性

小型標準組合型調速馬達/齒輪馬達規格表

6W (1/125 HP)調速馬達

6W機型		額定時間 (min.)	出力 (W)	電壓 (V)	頻率 (Hz)	極數 (P)	額定電流 (A)	調速範圍 (rpm)	起動轉矩 (kg.cm)	容許轉矩(kg.cm)
6W機型		額定時間 (min.)	出力 (W)	電壓 (V)	頻率 (Hz)	極數 (P)	額定電流 (A)	調速範圍 (rpm)	起動轉矩 (kg.cm)	1200rpm	90rpm
連續運轉	M206-001	連續	6	100/110	50/60	4	0.22/0.21	90~1400/90~1700	0.7/0.63	0.4/0.55	0.72/0.5
	M206-002			200/220	50/60		0.1/0.1	90~1400/90~1700	0.65/0.7	0.44/0.66	0.6/0.7
	M206-002E			230/240	50		0.11/0.1	90~1400	0.74/0.77	0.39/0.52	0.72/0.8
可逆式	M206-011	30	6	100/110	50/60	4	0.24/0.25	90~1400/90~1700	0.72/0.7	0.3/0.49	0.6/0.52
	M206-012			200/220	50/60		0.13/0.15	90~1400/90~1700	0.72/0.8	0.26/0.52	0.67/0.7
	M206-012E			230/240	50		0.14/0.14	90~1400	0.95/0.94	0.36/0.31	0.8/0.8

6W (1/125 HP)調速齒輪馬達

6W機型

減速機
型號

額定時間
(min.)

出力
(W)

電壓
(V)

頻率
(Hz)

極數
(P)

額定電流
(A)

調速範圍
(rpm)

起動轉矩
(kg.cm)

容許轉矩(kg.cm)

1200rpm

90rpm

連續
運轉

M206-401

2GN□KE

連續

100/110

50/60

0.22/0.21

90~1400/90~1700

0.7/0.63

0.4/0.55

0.72/0.5

M206-402

200/220

50/60

0.1/0.1

90~1400/90~1700

0.65/0.7

0.44/0.66

0.6/0.7

M206-402E

230/240

0.11/0.1

90~1400

0.74/0.77

0.39/0.52

0.72/0.8

可逆式

M206-411

100/110

50/60

0.24/0.25

90~1400/90~1700

0.72/0.7

0.3/0.49

0.6/0.52

M206-412

200/220

50/60

0.13/0.15

90~1400/90~1700

0.72/0.8

0.26/0.52

0.67/0.7

M206-412E

230/240

0.14/0.14

90~1400

0.95/0.94

0.36/0.31

0.8/0.8

□=減速比1-180
M206-0xx圓軸尺寸圖 (PDF) (DWG) (STEP)
M206-4xx螺旋齒軸(搭配減速機)尺寸圖 (PDF) (DWG) (STEP)
減速機2GN□KE (PDF) (DWG) (STEP, 2GN3-18) (STEP, 2GN25-180)
中間減速機機型2GN10X(K)尺寸圖 (PDF) (DWG) (STEP)

15W (1/50 HP)調速馬達

15W機型		額定時間 (min.)	出力 (W)	電壓 (V)	頻率 (Hz)	極數 (P)	額定電流 (A)	調速範圍 (rpm)	起動轉矩 (kg.cm)	容許轉矩(kg.cm)
15W機型		額定時間 (min.)	出力 (W)	電壓 (V)	頻率 (Hz)	極數 (P)	額定電流 (A)	調速範圍 (rpm)	起動轉矩 (kg.cm)	1200rpm	90rpm
連續運轉	M315-001	連續	15	100/110	50/60	4	0.36/0.35	90~1400/90~1700	0.88/1.04	0.9/1.5	1.0/1.1
	M315-002			200/220	50/60		0.18/0.18	90~1400/90~1700	0.75/1.1	1.1/1.5	1.0/1.1
	M315-002E			230/240	50		0.17/0.17	90~1400	1.06/1.06	1.40/1.32	1.02/1.25
可逆式	M315-011	30	15	100/110	50/60	4	0.37/0.44	90~1400/90~1700	1.17/1.24	0.1/1.2	0.9/0.85
	M315-012			200/220	50/60		0.2/0.23	90~1400/90~1700	0.96/1.34	1.4/1.2	0.9/0.85
	M315-012E			230/240	50		0.19/0.21	90~1400	1.36/1.31	1.52/1.4	1.2/1.1

15W (1/50 HP)調速齒輪馬達

15W機型

減速機
型號

額定時間
(min.)

出力
(W)

電壓
(V)

頻率
(Hz)

極數
(P)

額定電流
(A)

調速範圍
(rpm)

起動轉矩
(kg.cm)

容許轉矩(kg.cm)

1200rpm

90rpm

連續
運轉

M315-401

3GN□KE

連續

100/110

50/60

0.36/0.35

90~1400/90~1700

0.88/1.04

0.9/1.5

1.0/1.1

M315-402

200/220

50/60

0.18/0.18

90~1400/90~1700

0.75/1.1

1.1/1.5

1.0/1.1

M315-402E

230/240

0.17/0.17

90~1400

1.06/1.06

1.40/1.32

1.02/1.25

可逆式

M315-411

100/110

50/60

0.37/0.44

90~1400/90~1700

1.17/1.24

0.1/1.2

0.9/0.85

M315-412

200/220

50/60

0.2/0.23

90~1400/90~1700

0.96/1.34

1.4/1.2

0.9/0.85

M315-412E

230/240

0.19/0.21

90~1400

1.36/1.31

1.52/1.4

1.2/1.1

□=減速比1-180
M315-0xx圓軸尺寸圖 (PDF) (DWG) (STEP)
M315-4xx螺旋齒軸(搭配減速機)尺寸圖 (PDF) (DWG) (STEP)
減速機3GN□KE尺寸圖 (PDF) (DWG) (STEP, 3GN3-18) (STEP, 3GN25-180)
中間減速機機型3GN10X(K)尺寸圖 (PDF) (DWG) (STEP)

25W (1/30 HP)調速馬達

25W機型		額定時間 (min.)	出力 (W)	電壓 (V)	頻率 (Hz)	極數 (P)	額定電流 (A)	調速範圍 (rpm)	起動轉矩 (kg.cm)	容許轉矩(kg.cm)
25W機型		額定時間 (min.)	出力 (W)	電壓 (V)	頻率 (Hz)	極數 (P)	額定電流 (A)	調速範圍 (rpm)	起動轉矩 (kg.cm)	1200rpm	90rpm
連續運轉	M425-001	連續	25	100/110	50/60	4	0.57/0.45	90~1400/90~1700	1.4/1.4	2.17/2.5	1.4/1.4
	M425-002			200/220	50/60		0.28/0.25	90~1400/90~1700	1.57/1.38	2.1/2.4	1.6/1.3
	M425-002E			230/240	50		0.25/0.24	90~1400	1.38/1.55	2.2/2.4	1.5/1.7
可逆式	M425-011	30	25	100/110	50/60	4	0.56/0.51	90~1400/90~1700	1.65/1.92	2.2/2.9	1.5/1.9
	M425-012			200/220	50/60		0.29/0.3	90~1400/90~1700	1.98/1.94	2.4/2.6	1.9/1.8
	M425-012E			230/240	50		0.25/0.25	90~1400	2.22/2.19	2.7/2.9	2.24/2.3

25W (1/30 HP)調速齒輪馬達

25W機型

減速機
型號

額定時間
(min.)

出力
(W)

電壓
(V)

頻率
(Hz)

極數
(P)

額定電流
(A)

調速範圍
(rpm)

起動轉矩
(kg.cm)

容許轉矩(kg.cm)

1200rpm

90rpm

連續
運轉

M425-401

4GN□KE

連續

100/110

50/60

0.57/0.45

90~1400/90~1700

1.4/1.4

2.17/2.5

1.4/1.4

M425-402

200/220

50/60

0.28/0.25

90~1400/90~1700

1.57/1.38

2.1/2.4

1.6/1.3

M425-402E

230/240

0.25/0.24

90~1400

1.38/1.55

2.2/2.4

1.5/1.7

可逆式

M425-411

100/110

50/60

0.56/0.51

90~1400/90~1700

1.65/1.92

2.2/2.9

1.5/1.9

M425-412

200/220

50/60

0.29/0.3

90~1400/90~1700

1.98/1.94

2.4/2.6

1.9/1.8

M425-412E

230/240

0.25/0.25

90~1400

2.22/2.19

2.7/2.9

2.24/2.3

□=減速比1-180
M425-0xx圓軸尺寸圖 (PDF) (DWG) (STEP)
M425-4xx螺旋齒軸(搭配減速機)尺寸圖 (PDF) (DWG) (STEP)
減速機4GN□KE尺寸圖 (PDF) (DWG) (STEP)
中間減速機機型4GN10X(K)尺寸圖 (PDF) (DWG) (STEP)

40W (1/19 HP) 調速馬達

40W機型		額定時間 (min)	額定出力 (W)	電壓 (V)	頻率 (Hz)	極數 (P)	電流 (A)	調速範圍 (rpm)	啓動轉矩 (kg.cm)	容許轉矩/ 設定迴轉速 (kg.cm)
40W機型		額定時間 (min)	額定出力 (W)	電壓 (V)	頻率 (Hz)	極數 (P)	電流 (A)	調速範圍 (rpm)	啓動轉矩 (kg.cm)	1200rpm	90rpm
連續運轉	M540-001	連續	40	100/110	50/60	4	0.87/0.76	90~1400/90~1700	2.14/2.66	3.18/4.2	2.2/2.8
	M540-002			200/220	50/60		0.4/0.34	90~1400/90~1700	1.75/2.17	3.6/4.2	1.8/2.1
	M540-002E			230/240	50		0.32/0.32	90~1400	2.3/2.58	4.4/4.6	2.4/2.6
可逆式	M540-011	30	40	100/110	50/60	4	0.99/1.01	90~1400/90~1700	2.43/3.1	2.8/3.4	1.9/2.4
	M540-012			200/220	50/60		0.54/0.53	90~1400/90~1700	3.76/2.37	3/3.4	3/2.2
	M540-012E			230/240	50		0.49/0.44	90~1400	2.41/3.17	3/3.9	2/2.6

40W (1/19 HP) 調速齒輪馬達

40W機型

減速機
型號

額定時間
(min)

額定出力
(W)

電壓
(V)

頻率
(Hz)

極數
(P)

電流
(A)

調速範圍
(rpm)

啓動轉矩
(kg.cm)

容許轉矩/ 設定迴轉速
(kg.cm)

1200rpm

90rpm

連
續
運
轉

M540-401

5GN□KE

連續

100/110

50/60

0.87/0.76

90~1400/90~1700

2.14/2.66

3.18/4.2

2.2/2.8

M540-402

200/220

50/60

0.4/0.34

90~1400/90~1700

1.75/2.17

3.6/4.2

1.8/2.1

M540-402E

230/240

0.32/0.32

90~1400

2.3/2.58

4.4/4.6

2.4/2.6

可
逆
式

M540-411

100/110

50/60

0.99/1.01

90~1400/90~1700

2.43/3.1

2.8/3.4

1.9/2.4

M540-412

200/220

50/60

0.54/0.53

90~1400/90~1700

3.76/2.37

3/3.4

3/2.2

M540-412E

230/240

0.49/0.44

90~1400

2.41/3.17

3/3.9

2/2.6

□=減速比1-180
M540-0xx圓軸尺寸圖 (PDF) (DWG) (STEP)
M540-4xx螺旋齒軸(搭配減速機)尺寸圖 (PDF) (DWG) (STEP)
減速機5GN□KE尺寸圖 (PDF) (DWG) (STEP, 5GN3-18) (STEP, 5GN20-180)
中間減速機機型5GN10X(K)尺寸圖 (PDF) (DWG) (STEP)

行星減速機選用

尺寸規格表下載

感應式/可逆式60W-90W

小型標準AC調速馬達-組合式為控制器與調速馬達組合產品。配線簡單，速度控制容易。
控制用迴路、運轉電容及可變電阻等均組合在一個速度控制器內，只需將速度控制器與馬達連接，連接電源後即可調速, 省去繁複的配線與接線作業。
最適合想簡單進行調速時使用。
出力6W-90W。
(GN或GX螺旋齒軸機型)可與各種減速機組合後，可減速至目標速度或提高轉矩。

轉速-轉矩特性

小型標準組合型調速馬達/齒輪馬達數據規格表

60W (1/12 HP) 調速馬達

60W機型		額定時間 (min)	額定出力 (W)	電壓 (V)	頻率 (Hz)	極數 (P)	電流 (A)	調速範圍 (rpm)	啓動轉矩 (kg.cm)	容許轉矩/ 設定迴轉速 (kg.cm)
60W機型		額定時間 (min)	額定出力 (W)	電壓 (V)	頻率 (Hz)	極數 (P)	電流 (A)	調速範圍 (rpm)	啓動轉矩 (kg.cm)	1200rpm	90rpm
連續運轉	M560-001	連續	60	100/110	50/60	4	1.8/1.12	90~1400 90~1700	2.6/2.94	5.6/6.9	3.5/4.0
	M560-002			200/220	50/60		0.64/0.54	90~1400 90~1700	3.62/4.41	5.6/6.9	4.6/4.4
	M560-002E			230/240	50		0.56/0.55	90~1400	4.14/5.22	6.17/7.2	4.37/5.2
可逆式	M560-011	30	60	100/110	50/60	4	1.34/1.25	90~1400 90~1700	3.08/4.03	4.6/5.6	3.2/3.3
	M560-012			200/220	50/60		0.75/0.73	90~1400 90~1700	2.38/2.97	5.5/5.8	2.3/2.5
	M560-012E			230/240	50		0.57/0.63	90~1400	4.33/4.72	6.02/5.6	4.73/4.1

60W (1/12 HP) 調速齒輪馬達

60W機型

減速機
機型

額定時間
(min)

額定出力
(W)

電壓
(V)

頻率
(Hz)

極數
(P)

電流
(A)

調速範圍
(rpm)

啓動轉矩
(kg.cm)

容許轉矩/ 設定迴轉速
(kg.cm)

1200rpm

90rpm

連續
運轉

M560-401
M560-601

5GN□KE
5GX□K
5GX□KB

連續

100/110

50/60

1.8/1.12

90~1400
90~1700

2.6/2.94

5.6/6.9

3.5/4.0

M560-402
M560-602

200/220

50/60

0.64/0.54

90~1400
90~1700

3.62/4.41

5.6/6.9

4.6/4.4

M560-402E
M560-602E

230/240

0.56/0.55

90~1400

4.14/5.22

6.17/7.2

4.37/5.2

可逆式

M560-411
M560-611

100/110

50/60

1.34/1.25

90~1400
90~1700

3.08/4.03

4.6/5.6

3.2/3.3

M560-412
M560-612

200/220

50/60

0.75/0.73

90~1400
90~1700

2.38/2.97

5.5/5.8

2.3/2.5

M560-412E
M560-612E

230/240

0.57/0.63

90~1400

4.33/4.72

6.02/5.6

4.73/4.1

□=減速比1-180
M560-0xx圓軸尺寸圖 (PDF)  (DWG)  (STEP)
M560-4xx螺旋齒軸(搭配減速機5GN)尺寸圖 (PDF)  (DWG)  (STEP)
M560-6xx螺旋齒軸(搭配減速機5GX)尺寸圖 (PDF)  (DWG)  (STEP)
減速機5GN□KE尺寸圖 (PDF)  (DWG)  (STEP, 5GN3-18) (STEP, 5GN20-180)
減速機5GX□K尺寸圖 (PDF)  (DWG)  (STEP)
減速機5GX□KB尺寸圖 (PDF)  (DWG)  (STEP)
中間減速機機型5GN10X(K)尺寸圖 (PDF) (DWG) (STEP)
中間減速機機型5GX10XK尺寸圖 (PDF) (DWG) (STEP)

90W (1/8 HP) 調速馬達

90W機型

減速機
機型

額定時間
(min)

額定出力
(W)

電壓
(V)

頻率
(Hz)

極數
(P)

電流
(A)

調速範圍
(rpm)

啓動轉矩
(kg.cm)

容許轉矩/ 設定迴轉速
(kg.cm)

1200rpm

90rpm

連續
運轉

M590-001

5GX□K
5GX□KB

連續

100/110

50/60

1.5/1.41

90~1400/90~1700

4.76/5.86

8.4/10.2

5/6.1

M590-002

200/220

50/60

0.76/0.72

90~1400/90~1700

4.3/4.21

8/8.7

4.4/4.4

M590-002E

230/240

0.66/0.68

90~1400

4.93/5.08

9.8/10.2

5.2/5.6

90W (1/8 HP) 調速齒輪馬達

90W機型

減速機
機型

額定時間
(min)

額定出力
(W)

電壓
(V)

頻率
(Hz)

極數
(P)

電流
(A)

調速範圍
(rpm)

啓動轉矩
(kg.cm)

容許轉矩/ 設定迴轉速
(kg.cm)

1200rpm

90rpm

連續
運轉

M590-601

5GX□K
5GX□KB

連續

100/110

50/60

1.5/1.41

90~1400/90~1700

4.76/5.86

8.4/10.2

5/6.1

M590-602

200/220

50/60

0.76/0.72

90~1400/90~1700

4.3/4.21

8/8.7

4.4/4.4

M590-602E

230/240

0.66/0.68

90~1400

4.93/5.08

9.8/10.2

5.2/5.6

□=減速比1-180
M590-0xx圓軸尺寸圖 (PDF) (DWG) (STEP)
M590-6xx螺旋齒軸(搭配減速機5GX)尺寸圖 (PDF) (DWG) (STEP)
減速機5GX□K尺寸圖 (PDF) (DWG) (STEP)
減速機5GX□KB尺寸圖 (PDF) (DWG) (STEP)
中間減速機機型5GX10XK尺寸圖 (PDF) (DWG) (STEP)

行星減速機選用

尺寸規格表下載
